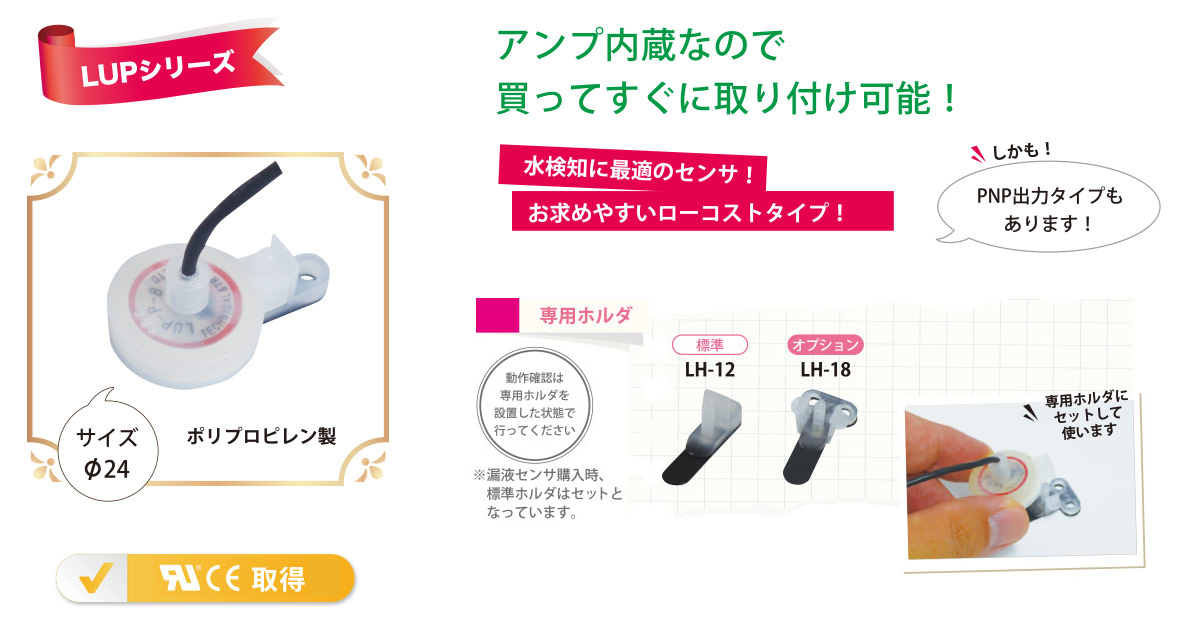

漏液センサ LUPシリーズ

  • 本体材質:PP(ポリプロピレン)、ケーブル材質:PVC(塩化ビニール)超小型(φ24mm)
  • アンプ内蔵(50mA出力)。PNP出力仕様あり!ローコストでご提供!
  • PNP出力タイプあり/水検知用センサ/ケース材質ポリプロピレン(PP)

形式

(A)
A→A接点
B→B接点

(B)
R→NPN出力タイプ
PNP→PNP出力タイプ

漏液センサ-LUPシリーズ

仕様




検出方法 赤外線反射フォトリフレクタ
検出出力 トランジスタ出力 CタイプA接動作、OタイプB接動作 50mA MAX
検出速度 0.5~1秒(純水)
入力電圧 12V~24V
消費電力 25mA以下
表示 平常時 緑LED、検知時 赤LED
周囲温度 -10~60℃
重量 約20g(ケーブル含まず)
材質 PP(ポリプロピレン)
ケーブル 2φ 2芯シールドケーブル(シース材質PVC)
ケーブルカラー 茶:電源入力
白:出力
シールド:電源信号共通GND
形状 センサ直径φ24 高さ約17.2mm

※動作確認は専用ホルダを設置した状態で行ってください

LUP-TFP-T活用例

漏液センサカタログ

漏液センサシリーズのQ&A

漏液センサのケーブル長について任意に選択可能ですか? 45455 views

漏液センサのケーブル長は標準2Mとなります。 ケーブル長の変更は可能ですので、別途担当営業までご連絡ください。シリーズによって対応可能な長さが異なります。

漏液センサの検知原理について教えてください。 45338 views

検知方式は、赤外線反射フォトリフレクタを使用した光学式センサとなります。センサ本体底面中央が検知部になりますが、赤外線を投光し、反射して戻った光を受光しています。液が検知部に触れますと、光の反射率が変

薬品の漏液検知に使用できますか? 68229 views

はい、ご使用いただけます。弊社漏液センサの材質は大きく分けてP.P(ポリプロピレン製)とテフロン製の2種類がございます。TFP-Tシリーズは、ケーブルも含めオールテフロン製ですので、耐薬性の高い製品で

振動がある場所に設置したいが、大丈夫でしょうか? 45220 views
TFP-Tシリーズ TFP-Fシリーズ

TFP-Tシリーズ、TFP-Fシリーズがおすすめです。 通常、漏液センサにホルダを取り付けてご使用いただきますが、オプションでホルダが外れにくくなっているロック式タイプのものを選択いただけます。振動や

どの漏液センサを選んだらいいか、分からない。 67513 views

検知する液体によって、要求の材質が異なるかと思います。下記を参考にご検討下さい。 【材質】テフロン製:TFP-Tシリーズ、TFP-Fシリーズ P.P(ポリプロピレン製):LUPシリーズ、LPPシリーズ

漏液センサのホルダは、別途購入する必要があるのか? 67534 views

標準ホルダは漏液センサ本体1台につき、1個設置した状態で納品いたしますので、別途ご購入いただく必要はございません。 オプションとして、下板の材質を変更した仕様のホルダや振動に強いロック式のホルダのご用

自社向けの仕様で製造してくれますか? 67561 views

はい、特注製品の製造も可能です。 ご希望の仕様をお伺いして、外観仕様図を製作させていただきます。 その後、お客様に内容をご確認いただきお見積り後ご注文をいただいております。 製作した製品は、お客様専用

漏液センサのホルダは必要ですか? 67534 views

はい、以下3点の理由から漏液センサのホルダは、必要となります。 (1)検知部に傷がつかないよう保護するため (2)センサをネジで固定するため (3)検知部の下板で、光の反射率の環境を統一するため ホル
